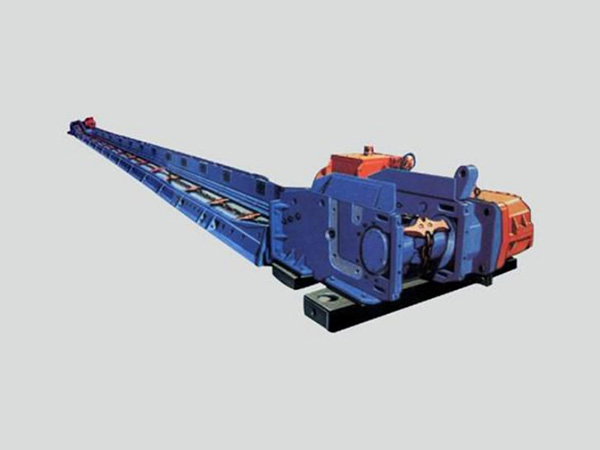

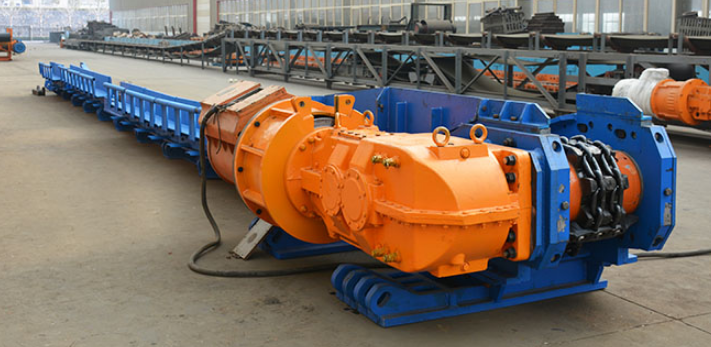

井下专用工作原理

动力系统：

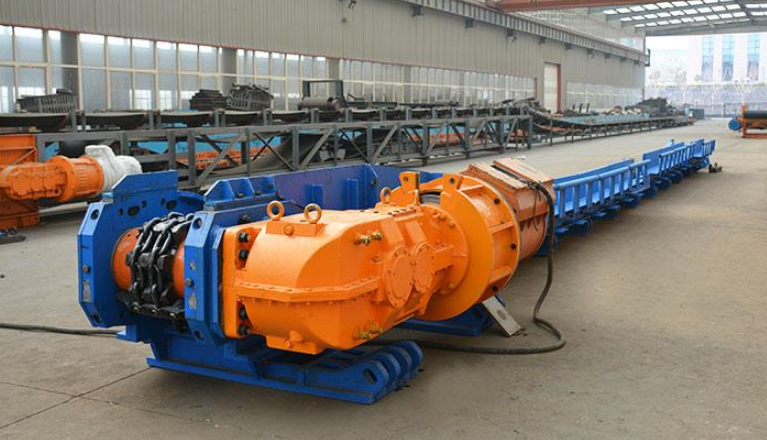

隔爆型电动机（ExdI Mb）→ 液力偶合器（防过载）→ 行星减速器 → 头部驱动链轮组
物料输送流程：

1. 采煤机落煤 → 经转载机进入给料机受料口

2. 刮板链条带动焊接式刮板（角度15°前倾）在U型封闭料槽内滑动

3. 物料被连续推送至皮带机或煤仓（槽底摩擦力>物料下滑力）

4. 尾部张紧装置自动补偿链条伸长量




井下设计：

• 瓦斯监控联动：当CH₄≥1.0%时自动切断动力

• 防跑偏装置：偏移量>50mm触发紧急制动

设备特性：专为井下复杂工况设计

1. 结构强化设计
   • 大倾角适应性：采用防滑链轮、液压紧链装置及分段式溜槽，适应新疆煤矿15°-30°急倾斜煤层，防止溜煤、断链。
   • 高承载能力：主链条选用Φ34×126mm矿用高强度圆环链，破断负荷达850kN，匹配综采放顶煤工艺单次截割量（可达2000t/h）。
   • 耐磨组件：溜槽内壁敷设高铬铸铁衬板，刮板边缘镶嵌硬质合金，延长设备寿命3-5倍。
2. 防爆与防尘系统
   • 隔爆设计：电机、电控箱符合ExdI Mb防爆标准，电缆引入装置配备压紧螺母及密封圈，杜绝瓦斯积聚风险。
   • 全封闭输送：槽体顶部加装双层密封盖板，进料口/出料口配置气动锁风阀，减少煤尘外溢（粉尘浓度≤2mg/m³）。
3. 智能化控制
   • 变频驱动：根据负载自动调节链速（0-1.5m/s），节能15%-20%。
   • 在线监测：集成温度、振动、链条张力传感器，数据实时上传至矿井综合自动化平台，实现预测性维护。

井下工况核心优势

优势维度	技术实现
狭小空间适应	▶ 紧凑型设计（高度≤800mm） ▶ 水平弯曲角±1.5°（适应巷道起伏）
高可靠性	▶ 38mm×137mm C级矿用圆环链（破断力≥850kN） ▶ 硬质合金刮板（表面硬度HRC58）
防爆	◉ 全封闭式防爆电控箱（IP67） ◉ 链条速度传感器（欠速0.3s内停机）
维护便捷性	▼ 快拆式观察窗（液压锁紧） ▼ 模块化中部槽（单节长度1.5m）

关键部件参数：

井下应用范围及案例

1. 典型应用场景

• 工作面顺槽：作为转载机与皮带机的缓冲枢纽（处理能力匹配MG500采煤机）

• 巷道修复段：输送掘进矸石（很大可处理含矸率35%的物料）

• 煤仓上口：定量装仓（给料精度±3%，防堵仓振动器选配）




2. 新疆矿区实测案例

煤矿名称	工况挑战	解决方案	运行效果
准东大井煤矿	瓦斯突出+高粉尘	全封闭结构+正压防爆腔	连续运行18个月零爆燃
哈密沙尔湖矿	巷道坡度22°	带棘轮自锁装置	无溜车事故
库车高硫煤矿	煤质含硫量＞3%	316L不锈钢刮板+耐酸密封	腐蚀速率降低76%

操作与维护要点

1. 启动前检查
   • 链条预紧力：通过液压张紧装置调整链条下垂量（20-30mm），避免过松导致跳链或过紧增加能耗。
   • 润滑系统：检查减速机油位（GL-5重负荷齿轮油）、链条润滑状态（每班人工涂抹锂基脂）。
2. 运行监控
   • 电流监测：额定电流波动超过±10%时立即停机检查，防止电机过载。
   • 温度预警：轴承温度超过75℃时触发报警，需检查冷却系统或润滑状态。
3. 定期维护
   • 链条更换周期：新疆矿井建议每6个月更换一次链条（常规工况下寿命约1年），因煤质硬度差异可能缩短。
   • 衬板检查：每季度检测高铬铸铁衬板磨损量，剩余厚度＜10mm时更换。
